Sondas y muestras

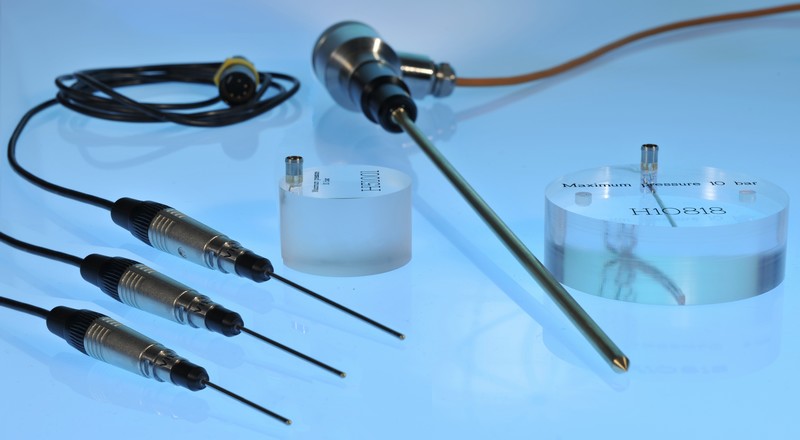

Diferentes tipos de sondas pueden ser conectadas al instrumento TK04. Todas las sondas están formadas por un instrumento de calentamiento y un sensor de temperatura localizado dentro de un tubo de metal llamado fuente. Las dimensiones de la sonda dependen del uso que se le dará. En sondas para superficies planas, la fuente es metida en la parte inferior de un cuerpo de sondeo de baja conductividad. Todas las sondas tienen un diseño robusto, están protegidas contra la humedad, vienen precalibradas y no requerieren mantenimiento.
más detalles

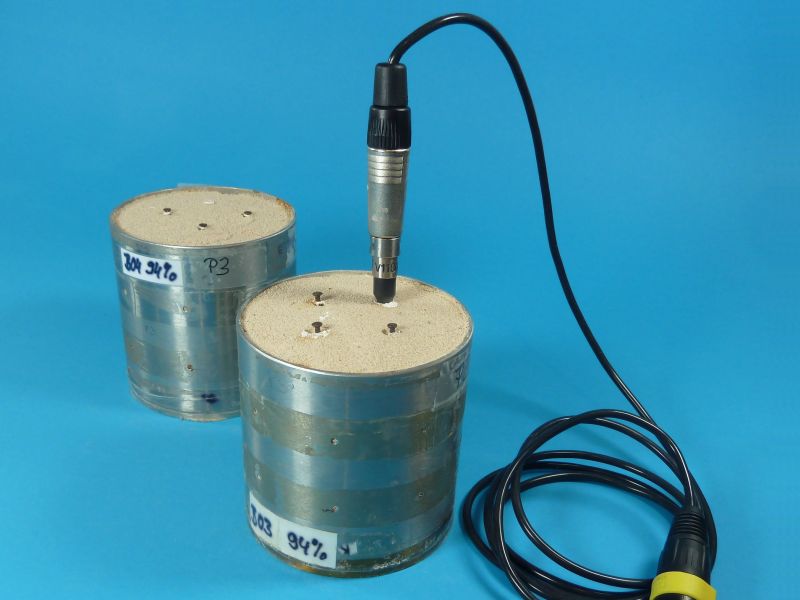

La sonda estándar VLQ (sonda de aguja de tamaño estándar) es insertada dentro de la muestra, por lo que la fuente está completamente rodeada por ella. La preparación requiere de un hueco taladrado que corresponde al diámetro y a la longitud de la fuente. Se recomienda el uso del fluido de contacto (incluido también en los paquetes de medición TK04).
Las sondas para superficies planas (HLQ) están disponibles en dos tamaños. Una sonda HLQ es colocada sobre la muestra de manera unilateral y requiere una superficie plana y lisa. Una presión moderada de contacto debería ser aplicada (una prensa con un limitador de presión existe como opción extra en la compra de su paquete).
Para mediciones en el campo hay una sonda de aguja de 300 mm de largo (VLQ de campo) disponible. La sonda de campo es utilizada con tubos guía de inserción, los cuales son clavados en las posiciones de medición del suelo.
Elección de la sonda adecuada para cada muestra de material
El TK04 está diseñado para examinar sólidos (por ejemplo muestras de suelos, rocas, plásticos, vidrios, cerámica, materiales de construccion, madera o productos alimenticios, polvos, fragmentos, líquidos viscosos y para examinaciones en situ dentro de un rango de medición de 0.1 a 10 W/mK. A excepción de muy pocas limitaciones, todos los tipos de sondas pueden ser utilizadas para todos los tipos de materiales, por lo que la sonda puede ser escogida según el tamaño disponible de las muestras y de los requerimientos de preparación.
Especificaciones técnicas de las sondas:
Sondas de aguja / laboratorio

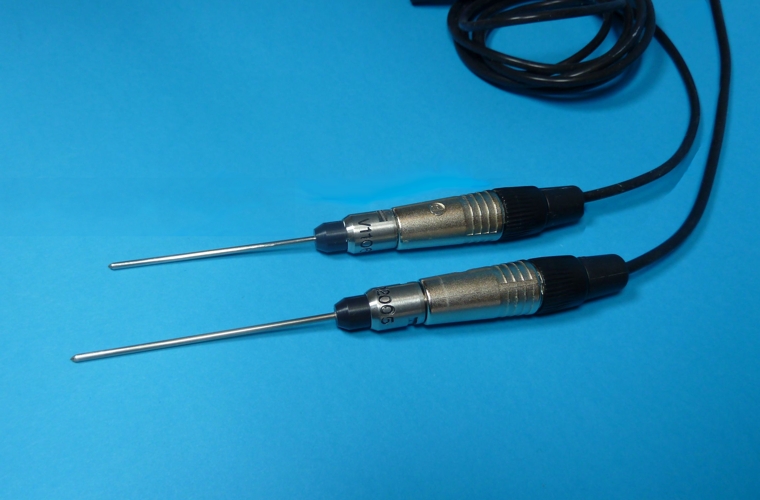

Standard VLQ 70 / 60
* Tamaño mínimo absoluto, válido para materiales de baja conductividad térmica. Muestras más grandes son requeridas para materiales de mayor conductividad.
Sujeto a cambios sin previo aviso.

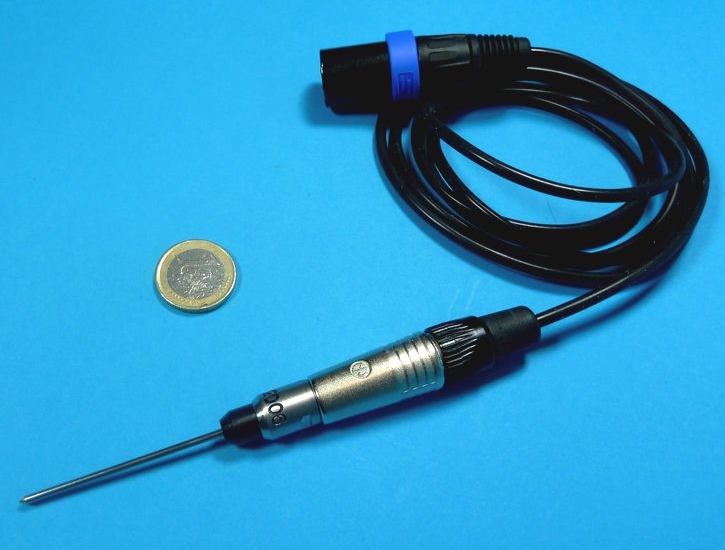

Mini VLQ
* Tamaño mínimo absoluto, válido para materiales de baja conductividad térmica. Muestras más grandes son requeridas para materiales de mayor conductividad.
Sujeto a cambios sin previo aviso.
Sondas de aguja / campo

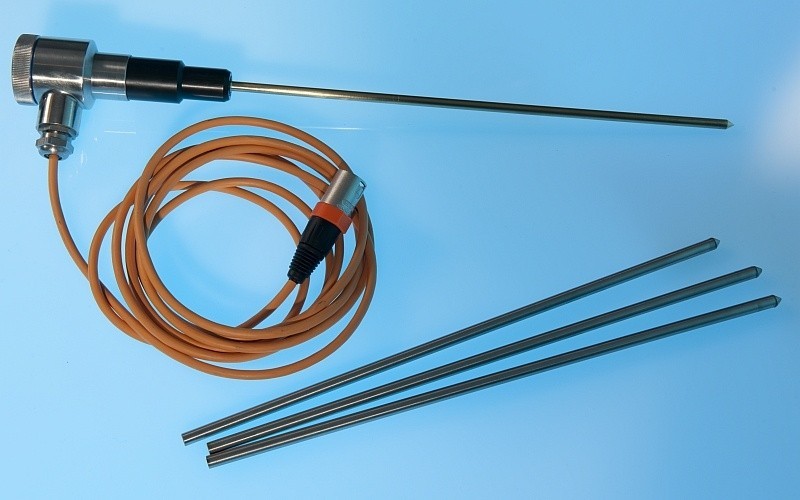

Field VLQ
Sondas de aguja | ![]() |
Modelo | Field VLQ |
Rango de medición | 0.6 - 4 W/mK |
Exactitud | ± 5 % |
Duración de una medición | 240 s |
Dimensiones | L 300 mm, Ø 6 mm (sin manija) |
Temperatura de la muestra | de -25 a 125°C |
* Tamaño mínimo absoluto, válido para materiales de baja conductividad térmica. Muestras más grandes son requeridas para materiales de mayor conductividad.
Sujeto a cambios sin previo aviso.
Deep-Field VLQ
Sondas de aguja | ![]() |
Modelo | Field VLQ |
Rango de medición | 0.6 - 4 W/mK |
Exactitud | ± 5 % |
Duración de una medición | 240 s |
Dimensiones | L 300 mm, Ø 6 mm (sin manija) |
Temperatura de la muestra | de -25 a 125°C |
* Tamaño mínimo absoluto, válido para materiales de baja conductividad térmica. Muestras más grandes son requeridas para materiales de mayor conductividad.
Sujeto a cambios sin previo aviso.
Sondas para superficies planas / laboratorio

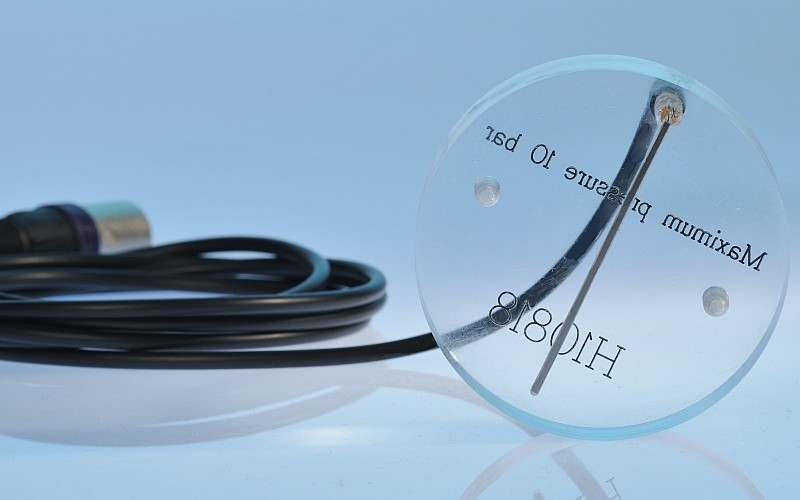

Standard HLQ
* Tamaño mínimo absoluto, válido para materiales de baja conductividad térmica. Muestras más grandes son requeridas para materiales de mayor conductividad.
Sujeto a cambios sin previo aviso.

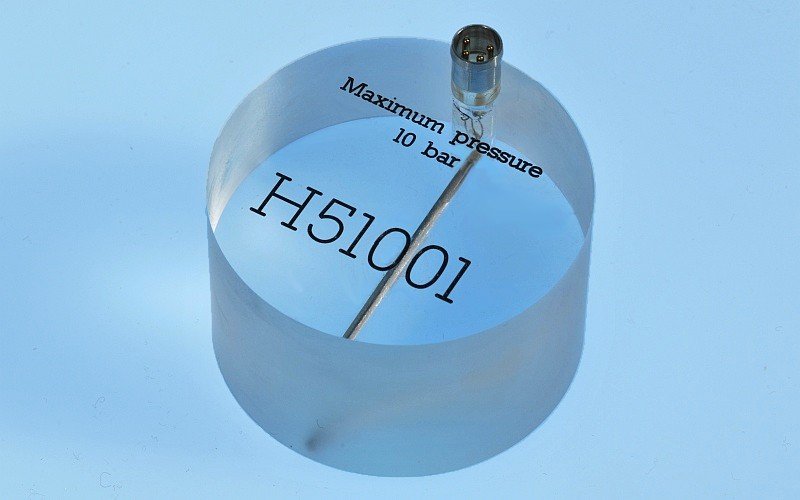

Mini HLQ
* Tamaño mínimo absoluto, válido para materiales de baja conductividad térmica. Muestras más grandes son requeridas para materiales de mayor conductividad.
Sujeto a cambios sin previo aviso.
